V-자형 그리드가 있는 전단 빔 스트레인 게이지 HA 시리즈
V-형 그리드 HA 시리즈가 있는 전단 빔 스트레인 게이지는 토크 또는 비틀림 하중으로 인한 전단 변형을 측정하도록 설계되었습니다. 단일 캐리어에 연결된 하나 또는 두 개의 측정 그리드를 특징으로 할 수 있습니다. 단일-그리드 구성에서 스트레인 게이지 요소는 샤프트 축을 기준으로 45도 각도로 방향이 지정됩니다. V Rosette라고도 알려진 2-그리드 전단 스트레인 게이지는 45도와 135도로 설정된 측정 요소를 가지고 있습니다. 이 게이지는 엔진 샤프트 및 드라이브트레인과 같은 응용 분야에서 일반적으로 사용되며 변형률 측정을 기반으로 샤프트 출력을 계산하는 데 사용할 수 있습니다.]
모델: HA 시리즈
캐리어 재질: 페놀 알데하이드 /폴리이미드/에폭시
측정 재료: 호일(니켈 구리 합금, 콘스탄탄 또는 카르마)
저항: 350,650,1000옴
작동 온도 -30-+80도, 온도 보상 범위 +10-+80도
3~5개의 납땜 지점이 있으며-장기 안정성이 있습니다.
| 모델 | 그리드 크기(mm) | 기본 크기(mm) | 그리드 거리(mm) |
| BF(BA/BE)350-2HA | 2.0×3.7 | 9.0×5.6 | / |
| BF(BA/BE)350-3HA | 2.8×5.5 | 9.7×6.7 | / |
| BF(BA/BE)350-4HA | 3.7×6.4 | 8.5×7.4 | / |
| BF(BA/BE)650-3HA | 2.8×4.7 | 8.8×5.7 | / |
| BF( BA/BE) 1000-3HA | 2.8×5.5 | 9.7×6.7 | / |
| BF( BA/BE) 1000-4HA | 3.8×6.4 | 8.5×7.4 | / |

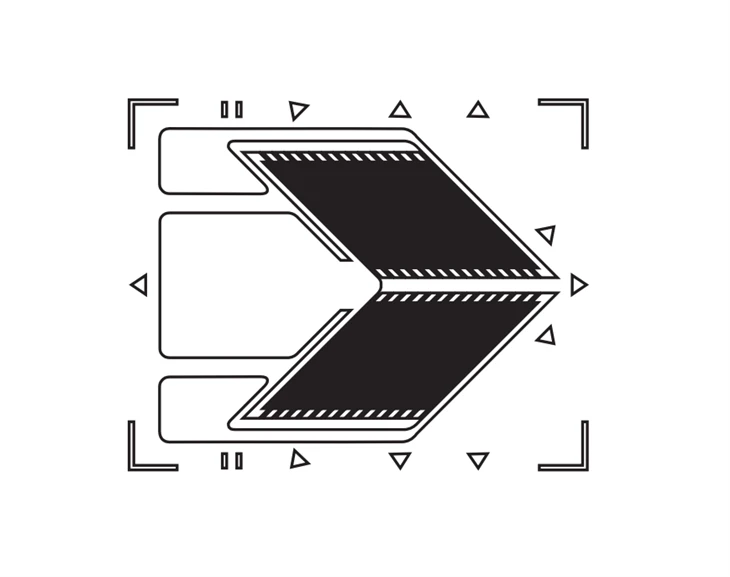

V-자형 그리드: 두 개의 그리드 패턴이 서로 90도 각도로 배열되어 있어 부품의 복잡한 전단 응력에 반응할 수 있습니다.
휘트스톤 브리지 통합: 이러한 이중 그리드를 풀 브리지에 연결하면 단일 게이지로 측정할 수 있는 굽힘력이 상쇄되어 전단 변형만 감지됩니다.
공간 절약형 설계-: 통합 설계를 통해 토크 센서나 소형 로드 셀과 같이 공간이 제한된 응용 분야에서 정확한 측정이 가능합니다.
토크 측정: 샤프트의 회전력을 측정하기 위해 토크 센서에 사용됩니다.
전단력 측정: 전단 응력을 유발하는 힘을 측정하기 위해 전단 빔 로드 셀 및 기타 계량 장치에 사용됩니다.
변환기 설계: 정확한 전단 또는 토크 감지가 필요한 로드 셀 및 기타 센서의 내부 요소에 이상적입니다.
증가된 출력: 듀얼 게이지 구성은 단일 게이지에 비해 동일한 변형 수준에 대해 더 큰 전기 출력을 제공하여 측정 감도를 높일 수 있습니다.
자체-보상: 많은 이중 전단 스트레인 게이지는 특히 센서 응용 분야에서 장기적인 안정성과 정확성을 보장하기 위해 자체-온도 및 크리프 보상 기능으로 설계되었습니다.
굽힘 보상: 적절한 Wheatstone 브리지에 사용하면 이 게이지는 원치 않는 굽힘 응력을 효과적으로 상쇄합니다.
메모:고객 요청에 따라 다른 모델 및 크기도 제공됩니다.
