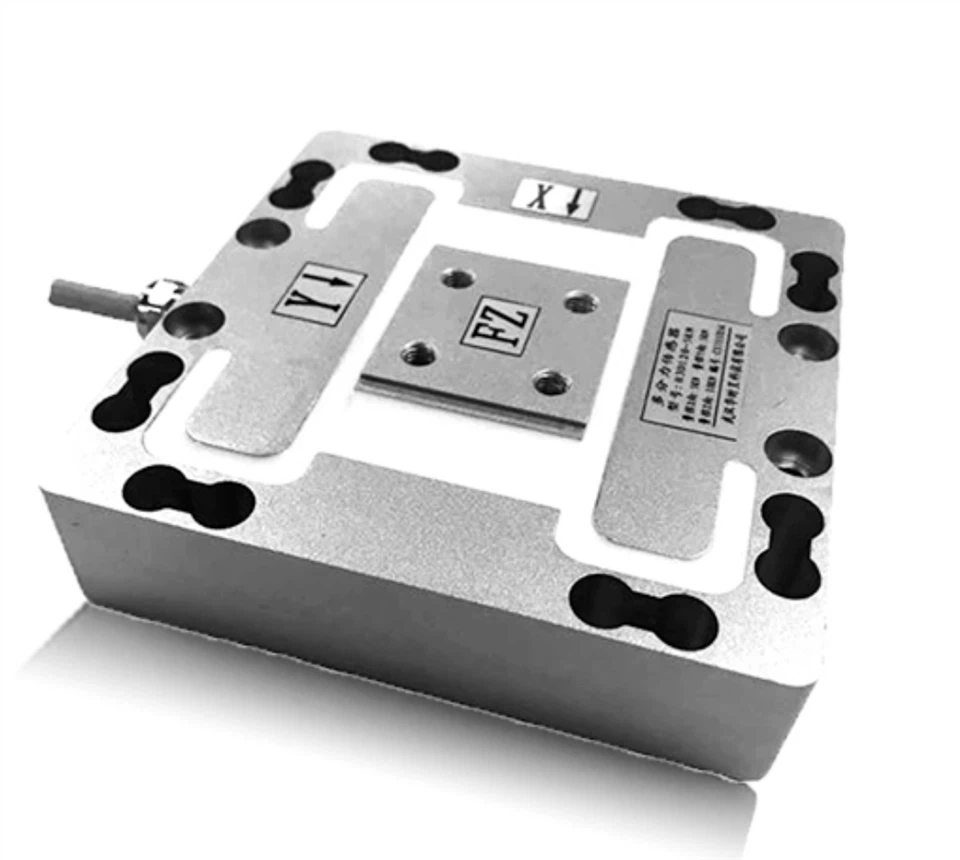

3축 로드 셀, 변환기 모델 ZFL-3A
특징:
스트레인 게이지 기술, 통합 제품
높은 정밀도, 안정적이고 신뢰할 수 있는 성능
3차원 공간 감지
로봇 손 과부하 보호, 자동화 도구 및 테스트 장치에 적합
치수(mm)
|
Fx,Fy(N) |
Fz(N) |
A |
B |
C |
D1 |
D2 |
E1 |
E2 |
F |
G |
H |
H |
|
50K-1K |
50K-1K |
120 |
30 |
1 |
40 |
40 |
24 |
24 |
30 |
108 |
40 |
12 |
|
1K-5K |
1K-5K |
120 |
30 |
1 |
40 |
40 |
24 |
24 |
30 |
108 |
40 |
12 |
|
2K-50K |
2K-50K |
160 |
66 |
2 |
50 |
42 |
28 |
26 |
26 |
110 |
52 |
37 |
|
50K-200K |
50K-200K |
300 |
100 |
4 |
150 |
150 |
100 |
100 |
100 |
225 |
150 |
60 |
|
매개변수 |
|
|
용량 : |
50N-200KN |
|
정확성: |
0.1% F.S, 0.3% F.S |
|
정격 출력: |
1.0-1.5±0.15mV/V, 4-20mA,0-10V(선택 사항) |
|
제로 밸런스 mV/V: |
±1.0 |
|
입력 저항: |
350/700±10옴 |
|
출력 저항: |
350/700±10옴 |
|
절연 저항: |
2000(100VDC) 이상 |
|
온도 범위에 대한 영향(%FS/10도): |
±0.5 |
|
온도 0에 대한 효과(%FS/10도): |
±0.5 |
|
온도를 사용하십시오. 범위(도): |
-20-+60 |
|
여자전압(V) : : |
12VDC |
|
안전 과부하(%FS) |
150% |
|
최대 과부하(%FS) |
180% |
|
학년을 지켜라 |
IP65 등급 |
|
케이블 길이: |
3미터, 다른 길이도 가능 |
|
재료 |
합금 알루미늄, 합금강, 스테인레스 강 |
|
와이어 연결: |
12선 |
